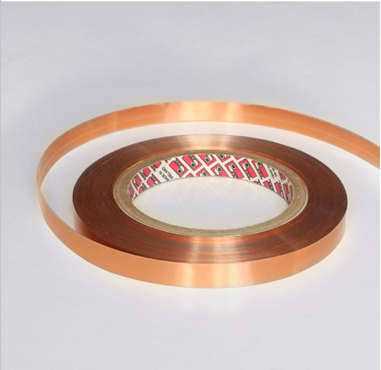

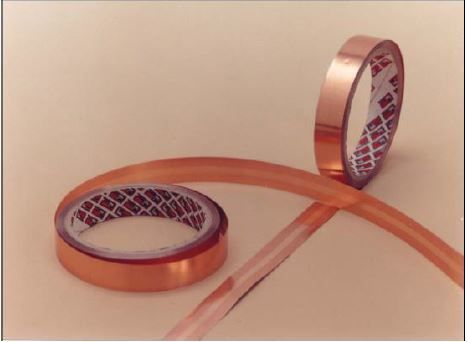

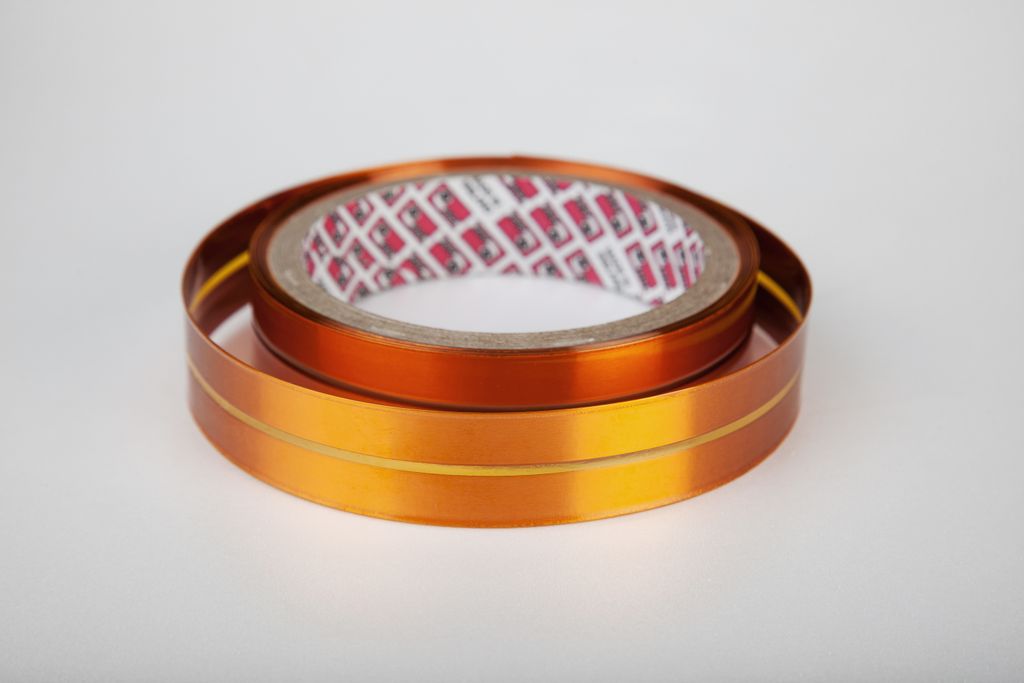

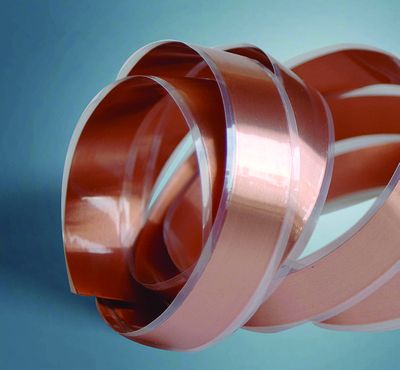

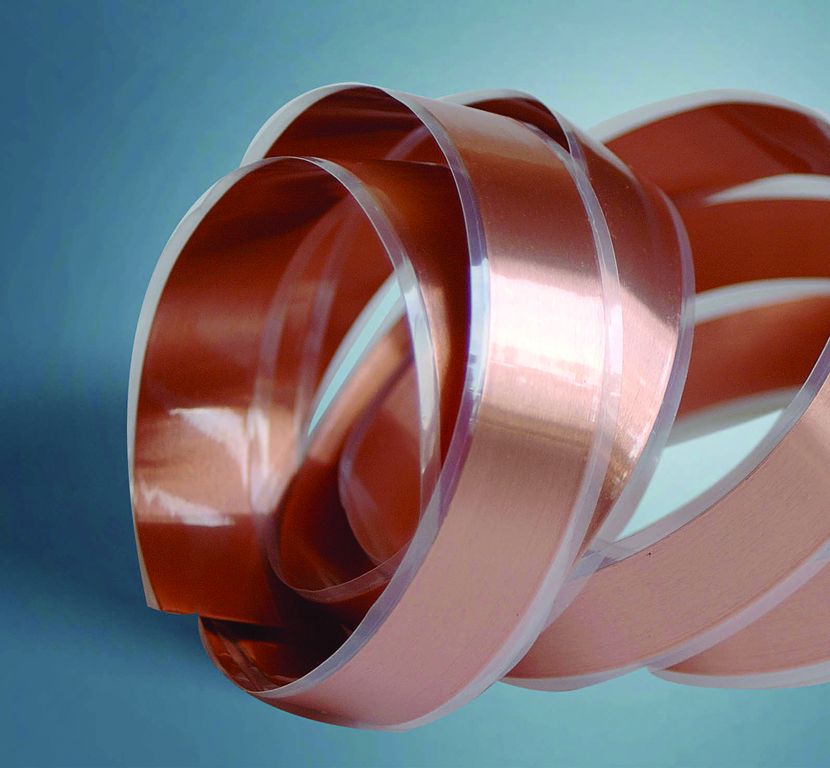

PPI 1095 ламинированная изолированная медная лента

Описание

PPI 1095 это специальная ламинированная лента из мягкой медной фольги и полиэстера. Фольга полностью обмотана изоляцией из полиэстера с зазором в 2 мм. класс термостойкости B (до 130C). Лента поставляется в различной толщине и ширине медной фольги. Множество типоразмеров ленты в сочетании с производственным опытом компании PPI даёт нашим клиентам возможность выбора и превосходное качество продукта.

Применение

Ламинированные ленты из медной фольги и полиэстера применяется в следующих направлениях:

Защита от помех:

Для защиты от электростатических помех лента наносится между первичной и вторичной обмоткой и заземляется. Таким образом, лента предотвращает ёмкостное соединение между первичной и вторичной обмоткой.

Прямая обмотка:

Фольгированные ламинированные ленты также используются как замена медной проволоки при первичной и вторичной обмотке. Проводники из фольги имеют бОльшую площадь соприкосновения с площадью поперечного сечения в сравнении с проволочными. Ввиду того, что токи высоких частот протекают по поверхностным слоям проводника (так называемый «поверхностный эффект»), то ограничения поверхностного эффекта наиболее заметны в виде увеличения частоты колебаний тока. Поэтому для производства высокочастотных трансформаторов чаще всего применяются фольгированные ламинированные ленты.

Эффект коронного разряда:

Как известно, все изоляционные материалы подвержены эффекту коронного разряда, возникающего   в резко неоднородных полях у электродов с большой кривизной поверхности (острия, тонкие провода). Зона вблизи такого электрода характеризуется значительно более высокими значениями напряженности поля по сравнению со средними значениями для всего промежутка. Хотя коронные разряды не возникают в процессе работы правильно спроектированного электрооборудования, каждое устройство периодически может подвергаться всплеску напряжения. В результате такого разряда происходит отказ изоляции.

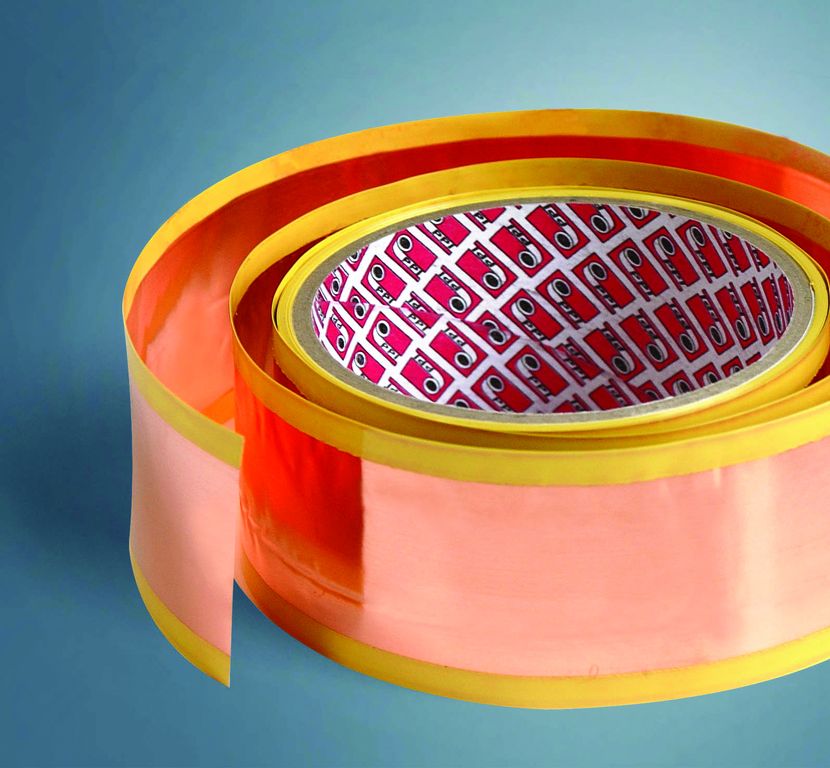

Медная фольга ПОЛНОСТЬЮ обернута полиэстером со средним перекрытием 2 мм (0,08 дюйма). Там, где требуется заземление, можно паять через изолирующий слой полиэстера.

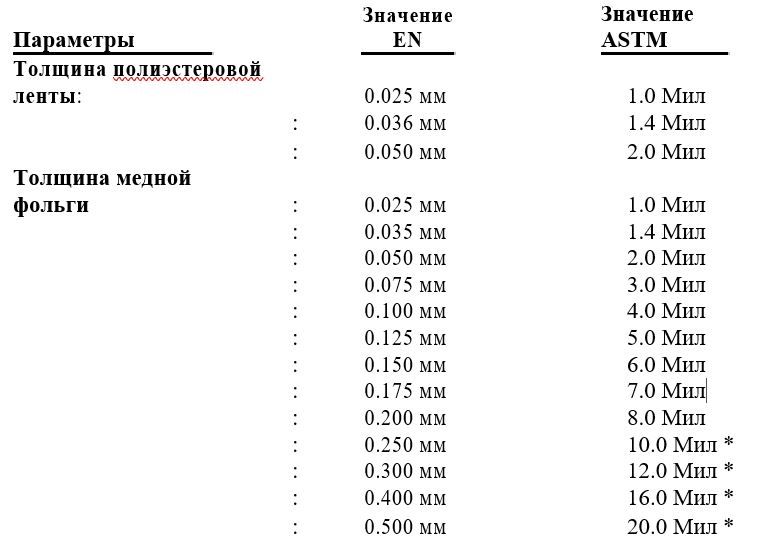

толщина меди: 0,035 мм (1,4 мил) 0,050 мм (2,0 мил) 0,100 мм (4,0 мил) до 0,0500 мм (20,0 мил)

толщина полиэстера: 0,025 мм (1,0 мил) 0,050 мм (2,0 мил)

доступная ширина: от 5 мм до 100 мм (от 0,2 дюйма до 4 дюймов)

Длина рулона: до 50 м (55 ярдов)
