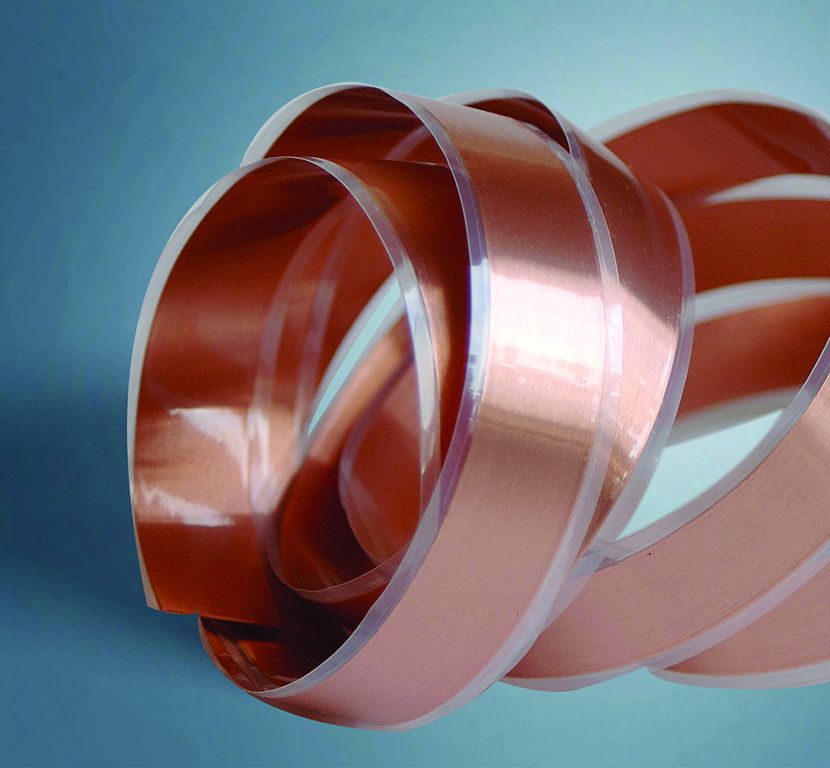

PPI 1096 ЛАМИНИРОВАННАЯ ЛЕНТА ДЛЯ ЗАЗЕМЛЕНИЯ

PPI 1096 Медно-полиэфирный ламинат с зазором для пайки

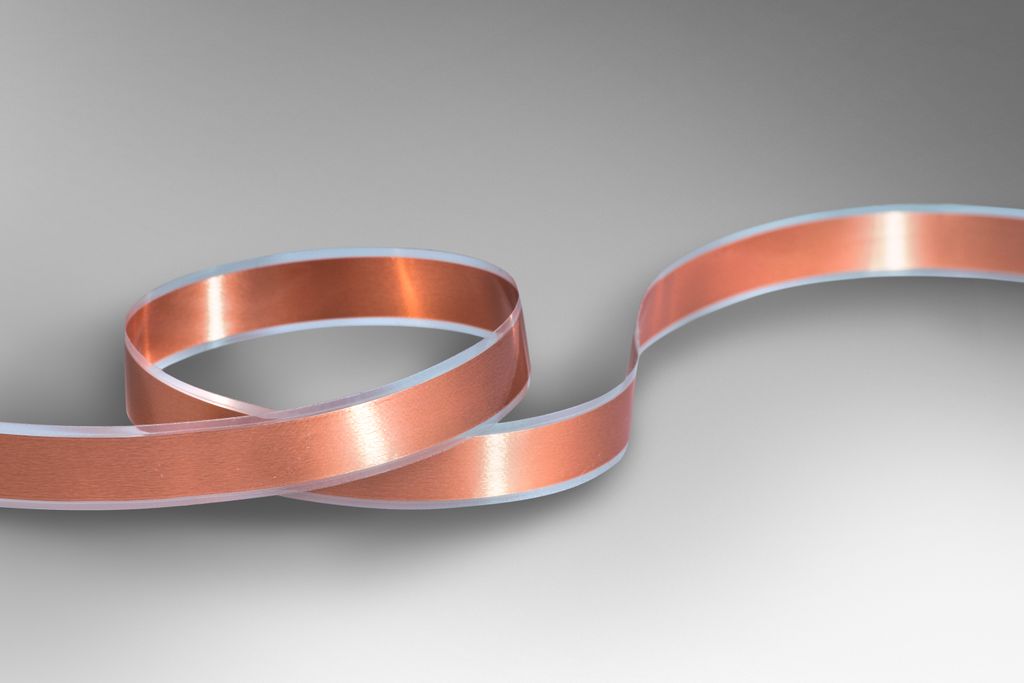

Описание

PPI 1096 это специальная ламинированная лента из мягкой медной фольги и полиэстера (полиэтиленовый терефталат). Медная фольга частично обмотана изоляцией из полиэстера с зазором в 1 мм на одной стороне. Класс термостойкости B (до 130oC). Лента поставляется в различной толщине и ширине медной фольги. Множество типоразмеров ленты в сочетании с производственным опытом компании PPI даёт нашим клиентам возможность выбора и превосходное качество продукта. UL File No. E86214.

Применение

Ламинированные ленты из медной фольги и полиэстера применяется в следующих направлениях:

Защита от помех:

Для защиты от электростатических помех лента наносится между первичной и вторичной обмоткой и заземляется. Таким образом, лента предотвращает ёмкостное соединение между первичной и вторичной обмоткой.

Прямая обмотка:

Фольгированные ламинированные ленты также используются как замена медной проволоки при первичной и вторичной обмотке. Проводники из фольги имеют бОльшую площадь соприкосновения с площадью поперечного сечения в сравнении с проволочными. Ввиду того, что токи высоких частот протекают по поверхностным слоям проводника (так называемый «поверхностный эффект»), то ограничения поверхностного эффекта наиболее заметны в виде увеличения частоты колебаний тока. Поэтому для производства высокочастотных трансформаторов чаще всего применяются фольгированные ламинированные ленты.

Эффект коронного разряда:

Как известно, все изоляционные материалы подвержены эффекту коронного разряда, возникающего   в резко неоднородных полях у электродов с большой кривизной поверхности (острия, тонкие провода). Зона вблизи такого электрода характеризуется значительно более высокими значениями напряженности поля по сравнению со средними значениями для всего промежутка. Хотя коронные разряды не возникают в процессе работы правильно спроектированного электрооборудования, каждое устройство периодически может подвергаться всплеску напряжения. В результате такого разряда происходит отказ изоляции.

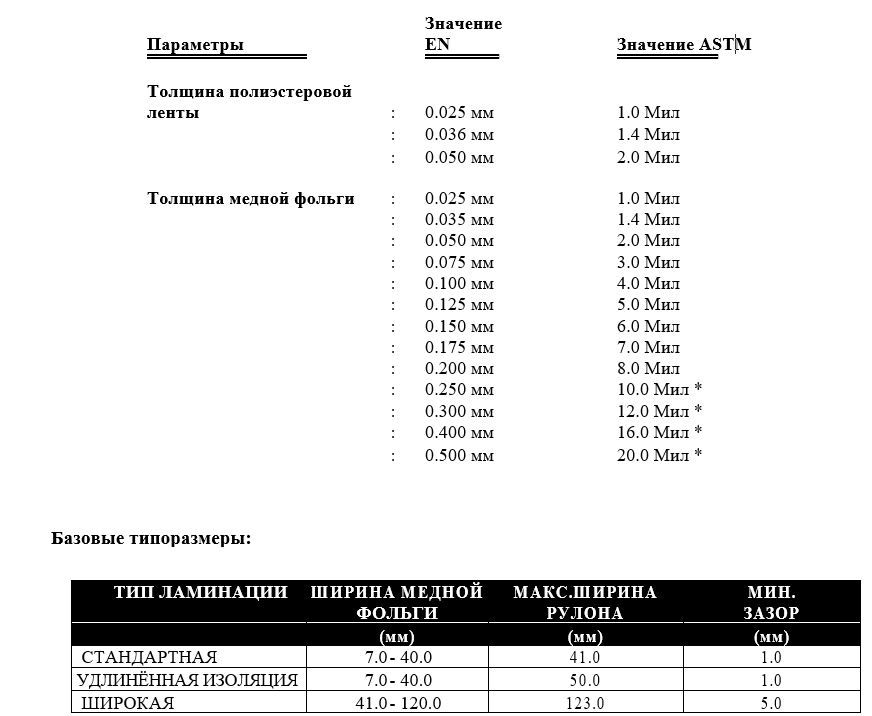

Толщина меди: 0,035 мм (1,4 мил) 0,050 мм (2,0 мил) 0,100 мм (4,0 мил) до 0,0500 мм (20,0 мил)

Толщина полиэстера: 0,025 мм (1,0 мил) 0,050 мм (2,0 мил)

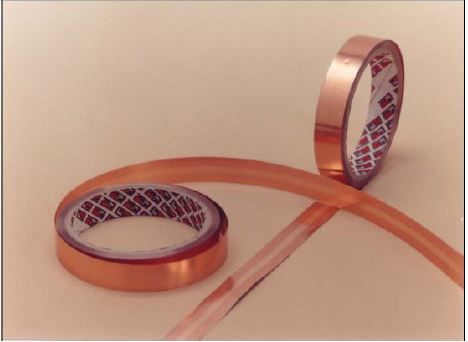

Медная фольга ЧАСТИЧНО оборачивается полиэстером, оставляя полосу непокрытой меди шириной не менее 1 мм (0,04 дюйма) посередине одной из сторон.

Минимальное перекрытие полиэстера, необходимое для каждого края непокрытой полосы меди, выглядит следующим образом:

Полиэстер 0,025 мм (1,0 мил)3 мм (0,12 дюйма)

Полиэстер 0,050 мм (2,0 мил)4 мм (0,16 дюйма)

Доступная ширина:

Полиэстер 0,025 мм (1,0 мил): от 7 мм до 100 мм (от 0,28 дюйма до 4 дюймов)

Полиэстер 0,050 мм (2,0 мил): от 9 мм до 100 мм (от 0,36 до 4 дюймов)

Длина рулона: до 100 м (110 ярдов)

*Медь другой толщины может поставляться в зависимости от наличия и требований к минимальному заказу.
